陶粒回转窑
陶粒回转窑介绍

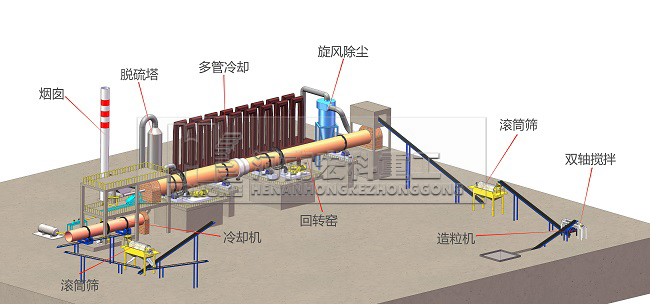

陶粒回转窑设备是专门的煅烧设备，也被称为陶粒砂回转窑与陶粒沙回转窑，以煅烧生产出来的一种人造轻骨料，是建筑行业的一种新型材料，用途较为广泛，该陶粒回转窑设备在陶粒生产线中主要负责其中的煅烧阶段，生产过程流畅畅通，生产效益显著。
陶粒回转窑组成结构
该陶粒回转窑设备是由筒体、支承装置、带挡轮支承装置、传动装置、活动窑头、窑尾密封装置、喷煤管装置等部件组成。窑体与水平呈一定的斜度，整个窑体由托轮装置支承，并有控制窑体上下窜动的挡轮装置。传动部分除设置主传动外，还设置了为保证在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。窑头采用壳罩式密封，窑尾装有轴向接触式密封装置，保证了密封的可靠性。
陶粒回转窑工作原理
陶粒回转窑的生产是采用陶粒膨胀机理，在陶粒回转窑内进行膨胀温度，然后料球在气体作用下获得良好的膨胀，获得成品陶粒。但经过实践表明，膨胀性能良好的黏土质材料，缓慢的加热到膨胀温度时几乎不膨胀，若快速升温则可获得良好的膨胀。因此，煅烧陶粒的基本原则是，料球在干燥预热窑内适度慢速升温，以防止料球开裂，陶粒回转窑高温段内应快速升温，达到理想的膨胀效果。
陶粒回转窑性能优势
1. 陶粒回转窑传动采用变频调速，效率高，电耗低；
2.陶粒回转窑单位产品燃料能耗低，负压操作，粉尘污染小；
3.陶粒回转窑工艺流程简单，同时完成烘干、造粒、煅烧，布置紧凑、系统设备重量轻、投资低。
陶粒回转窑技术参数表
| 序号No | 规格（m） | 陶粒生产能力 |
斜度 （％） |
筒体转速（r/min） | 电动机 | 减速机型号 | ||
|---|---|---|---|---|---|---|---|---|
| 时产量（m³/h） | 年产量（m³/y） | 型号 | 功率（kw） | |||||
| 1 | Φ1.5*26 | 3.21~3.85 | 1.96万~2.35万 | 4 | 1.2~3.6 | YCT-250-4A | 22 | ZQ850 |
| 2 | Φ1.8*28 | 4.56~5.46 | 2.78万~3.34万 | 4 | 1.2~3.6 | YCT280-4A | 30 | ZL75 |
| 3 | Φ2.2*30 | 6.34~7.6 | 3.88万~4.65万 | 4 | 1~3.0 | YCT315-4A | 45 | ZS125 |
| 4 | Φ2.4*33 | 8.32~9.99 | 5.09万~6.11万 | 4 | 1~3.0 | YCT315-4B | 75 | ZS125 |
| 5 | Φ2.6*28-Φ3.0*20 | 14.68~17.62 | 8.98万~10.78万 | 4 | 1.2~3.6 | YCT355-4C | 90 | ZS165 |
相关案例：
2011年，河南省三门峡，陶粒回转窑，2.5*40米，2套
2013年，印度尼西亚，陶粒工厂，3.2*65米，2套
